Технічні характеристики полікарбонату

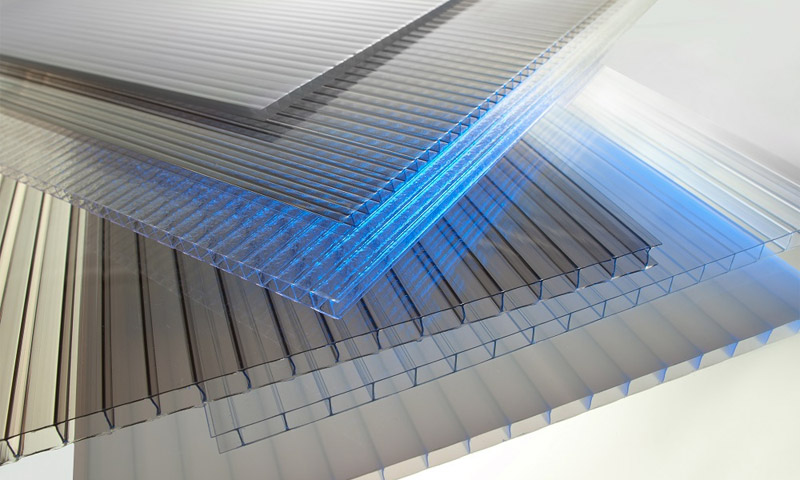

У сучасному дизайні оздоблювальні матеріали широко використовують стільниковий полікарбонат.
Сфери застосування розширює міцність і легкість матеріалу. Фізико-механічні властивості полікарбонату і його прозорість залежать від складу виробу.
Властивості полікарбонату
Прозора покрівля пропускає до 86% світла. Залежно від призначення можуть випускатися прозорі і напівпрозорі панелі. Тонування дає синє, бірюзове, зелене забарвлення. Тут коефіцієнт пропускання становить 20-30%. Така покрівля являє інтерес для торгових КОМПЕКС. По ергономіці досягається оптимальне поєднання світла і тіні. Широкий асортимент включає також фарбування опал і бронзу.
При будівництві з полікарбонату велике значення має стійкість до ультрафіолетового випромінювання. Це досягається введенням УФ-стабілізатора в його склад. Ідеальний розподіл досягається шляхом складу грануляту. Це дає незалежність профілю від зовнішніх впливів. Довготривала експлуатація мало відбивається на світлопропускання. Для збереження верхнього шару полікарбонату використовується спеціальна технологія. На поверхню профілю може бути завдано спеціальний захисний лак. У цьому випадку збереження лаку має велике значення для загальної ідеї проекту.
Щоб уберегти покриття від можливих небажаних впливів застосовуються заходи безпеки. В цьому випадку для видалення пилу і бруду сильні миючі засоби не використовуються. Не рекомендується використовувати різного роду розчинники і хлор. Як і всі сучасні будівельні матеріали стільниковий полікарбонат характеризує універсальність.
Досить широко поширене застосування полікарбонату для виготовлення реклами. Висока ударостійкість уможливлює його застосування для промислового і житлового будівництва.
Якісний стільниковий полікарбонат має прекрасну вогнестійкість. Міцне клейове з'єднання, що використовується при виробництві полікарбонату робить неможливим велике температурне подовження. Полімер має прекрасну хімічну стійкість. Полікарбонат абсолютно не схильний до корозії. У цьому плані слід враховувати технологію виробництва полікарбонатного профілю. При екструзії до складу грануляту входять необхідні речовини.
В якості критеріїв тут також розглядаються вологість, в'язкість. Це надає вирішальне значення на характеристики міцності профілю.
При якісному виробництві стільниковий полікарбонат має високі характеристики якості внутрішньої напруги. Таке покриття краще протистоїть зовнішнім впливам. При наявності лаку на поверхні виробництво профілю дешевше, але потребує постійного догляду.
При економічному виконанні сучасні оздоблювальні матеріали мають цілим комплексом характеристик. За рахунок міцності висока площа скління дозволяє краще промальовувати екстер'єр.
Декоративні елементи фасаду мають широкий спектр світлорозподілу. Тут має місце не тільки декоративність, але і комфорт.
Якість виготовлення не відбивається на типі джерела і його потужності.
Також прекрасно вирішуються питання відповідності кольоровості. Антикорозійна стійкість запобігає біологічне обростання. Полікарбонат має чудові акустичними властивостями. Шумоізоляція досягається за рахунок високої міцності матеріалу.
До основних технічних характеристик відносяться наступні дані
товщина панелі, мм (А) | відстань між ребрами жорсткості, мм (D) | Вага, г/м2 | світлопроникності відповідно до стандарту ASTM D1003 (при падінні променів на поверхню під кутом 90 градусів) | мінімальний радіус вигину для арок , мм | коефіцієнт «К», відповідно до стандарту ASTMC236 вт/м 0С |
прозор.* | |||||
4 | 5,7 | 800 | 82-85 | 700 | 3,9 |
6 | 1300 | 80-85 | 1050 | 3,6 | |
8 | 11 | 1500 | 80-85 | 1400 | 3,4> |
10 | 1700 | 76-79 | 1750 | 3,1 |
стандартні кольори: синій, зелений, бронза, опал, прозорий.
термічне розширення: 2,5 мм/м-кодів для прозорих і опалових панелей, 4,4мм/м для кольорових панелей.
діапазон температур: -40°С - +120°С
Коефіцієнт светопропуськанія %
Товщина листа | 4 mm | 6 mm | 8 mm | 10 mm | 16 mm | 16 mm К | 25 mm К |
Прозорий | 85 | 85 | 85 | 85 | 76 | 70 | 70 |
Бронза | - | - | 44 | 42 | 29 | 29 | 22 |
Опал | 73 | 64 | 64 | 62 | 57 | 57 | 54 |
АКУСТИЧНІ ВЛАСТИВОСТІ
Коефіцієнт акустичної ізоляції відповідно до NFS 31051
Товщина листа | 4 mm | 6 mm | 8 mm | 10 mm | 16 mm К | 25 mm К |
А, dB | 15 | 16 | 16 | 17 | 21 | 22 |
Теплоізоляційні властивості
Екструзійний метод виробництва дає чудову повітряний прошарок. Повітря між осередками є чудовим теплоізолятором. За програмою "Теплий дім" полікарбонат є перспективним методом скління. Панелі AlexDorf за своїми теплозберігаючими характеристиками можна порівняти зі склопакетами. Екологічні, надійні, довговічні охороняючи Вас від шуму і негоди.
Склопластик забезпечує необхідну прозорість. Можливо виготовлення віконних профілів складної конфігурації. При цьому вартість розробки відповідає європейським стандартам.
Використовуючи конструкцію склопластику можна заощадити внутрішні площі приміщення. Панель товщиною 8 мм здатна замінити подвійний склопакет, 16-25 мм - потрійний. Велике значення має антивандальне подібного виконання. Фірмою поставляються додаткові комплектуючі для установки.
Матеріал може використовуватися для повного скління стіни, дверей, веранд. Широка гамма кольорів представляє інтерес для використання в розсувних дверях. Для транспортування панелей цього рівня не потрібні додаткові блок-контейнери.
Теплопровідність панелей стільникового полікарбонату - 0.20 Вт/кв.м С.
Коефіцієнт лінійного розширення - 0,07 мм/мС
Далі наводиться відповідність коефіцієнта теплопередачі ширині листа:
Коефіцієнт теплопередачі | |||||||
Товщина листа | 4 mm | 6 mm | 8 mm | 10 mm | 16 mm | 16 mm К | 25 mm К |
(Вт/кв.мС) | 3,9 | 3,6 | 3,4 | 3,1 | 2,3 | 2,0 | 1,7 |
Загальні рекомендації
Конструктивно полікарбонат забезпечує високу стійкість до погодних і екстремальних умов. Висока гладкість поверхні обумовлює самоочищення. У цьому плані повинно передбачатися призначення проекту. Додатково фізико-механічні властивості забезпечують стійкість до перепадів температур. Мінімальні температурні деформації дозволяють встановити будь-яку фурнітуру. Матеріал високоміцний, захищає від сонячної радіації. Може використовуватися в цих цілях в якості офісних перегородок.
Термін експлуатації стільникового полікарбонату становить десятки років. Перед монтажем слід вивчити позначення на заводській упаковці. При захисному покритті від ультрафіолету воно повинно знаходитися із зовнішньої сторони. Не допускається зміна радіуса вигину. Навіть при високій якості продукції це може привести до зміни внутрішньої напруги. Для різання складного профілю використовуються спеціальні електроінструменти. Рекомендується використання дисків для різання з високою швидкістю обертання (не менше 3200об / хв). Весь монтаж листа виконується із захисною плівкою. Потім надрізи герметизують за допомогою спеціальної стрічки.
Висока міцність матеріалу допускає кріплення з ущільнювальними гумовими шайбами за допомогою болтів. У використанні будівельні матеріали оптимально повинні використовувати спеціалізовані аксесуари і кріплення. Всі спеціалізовані аксесуари проходять випробування на удар. Тому рекомендується технічна консультація з фахівцями фірми перед установкою. Повний спектр пластикової продукції дозволяє виконувати нестандартні замовлення. При цьому технічні консультації допоможуть економити на обсязі матеріалу.
Розрахунок геометрії перекриття
УВАГА!
Нижче наводиться приблизний розрахунок геометрії перекриття. Тут розглядається мінімізація відходів матеріалу полікарбонат.
Розрахунок плоского скління
У таблиці розглядається відстань між опорами і ширина листа. Навантаження обрана у вигляді змінює критерії. Максимальний прогин листа розглядається постійним і становить 50мм. (Дані наведені для мінімального кута нахилу ската 11 градусів).
Навантаження 500 N/m | Відстань між опорами (мм) | |||||
Ширина листа (мм) | H=6mm | H=8mm | H=10mm | H=16mm | H=16mm K | H=25mm K |
700 | 2500 | 3000 | 4500 | >6000 | >6000 | >6000 |
980 | 1500 | 2000 | 2500 | 5000 | >6000 | >6000 |
1050 | 1500 | 2000 | 2500 | 4000 | 6000 | >6000 |
1200 | 4000 | 5000 | >6000 |
Навантаження 750 N/m | Відстань між опорами (мм) | |||||
Ширина листа (мм) | H=6mm | H=8mm | H=10mm | H=16mm | H=16mm K | H=25mm K |
700 | 1800 | 2500 | 4000 | >6000 | >6000 | >6000 |
980 | 1500 | 1700 | 2000 | 4000 | 5500 | >6000 |
1050 | 1500 | 1700 | 2000 | 3500 | 5200 | >6000 |
1200 | 2500 | 4500 | 5200 |
Навантаження 900 N/m | Відстань між опорами (мм) | |||||
Ширина листа (мм) | H=6mm | H=8mm | H=10mm | H=16mm | H=16mm K | H=25mm K |
700 | 1500 | 3000 | 2500 | >6000 | >6000 | >6000 |
980 | 1000 | 1200 | 1500 | 3000 | 4700 | 6000 |
1050 | 1000 | 1200 | 1500 | 2500 | 4100 | 5300 |
1200 | 2000 | 3700 | 4400 |
Навантаження 1250N/m | Відстань між опорами (мм) | |||||
Ширина листа (мм) | H=6mm | H=8mm | H=10mm | H=16mm | H=16mm K | H=25mm K |
700 | 1500 | 2000 | 2500 | 6000 | >6000 | >6000 |
980 | 1000 | 1200 | 1500 | 2000 | 3200 | 5100 |
1050 | 1000 | 1200 | 1500 | 2000 | 3200 | 4700 |
1200 | 1500 | 2500 | 3800 |
Діюча навантаження однозначно відбивається на ширині аркуші. Це дає можливість змінювати розрахункову довжину прольоту скління. Відстань між опорами вибирається згідно існуючих стандартів. Тут використовується розрахункове співвідношення 1: 3 і 1: 2 для даної номенклатурної ширини листа.
На сьогоднішній день стільниковий полікарбонат широко використовується в різних проектах. Використовуючи оздоблювальні матеріали з полікарбонату найчастіше приймає різні конфігурації покрівля.
Досить широко поширене використання в архітектурі циліндричних склепінь. При розрахунку ширини прольоту крім навантаження використовується радіус згинання. Відповідно ряду навантаження вибирається ширина листа і нормативне відстань між опорами.
Розрахунок циліндричного зводу з полікарбонату
Використовуючи ці таблиці, можна визначити ширину прольоту для циліндричного зводу в залежності від радіуса згинання (R) і нормативного навантаження для листів різної товщини.
Товщина листа 6mm | Ширина прольоту для циліндричного зводу (мм) | |||||||
Навантаження | R=900 | R=1000 | R=1100 | R=1200 | R=1300 | R=1500 | R=1700 | R=1800 |
600 N/m | 1500 | 1400 | 1400 | 1300 | 1200 | 1200 | 800 | 600 |
750 N/m | 1300 | 1200 | 1100 | 1100 | 1050 | 900 | 500 | 500 |
900 N/m | 1200 | 100 | 1050 | 1050 | 900 | 700 | ||
1200 N/m | 1050 | 1050 | 900 | 800 | 700 | 500 |
Товщина листа 6mm | Ширина прольоту для циліндричного зводу (мм) | |||||||
Навантаження | R=1200 | R=1400 | R=1500 | R=1700 | R=2000 | R=2300 | R=2500 | R=2700 |
600 N/m | 2000 | 2000 | 1800 | 1700 | 1400 | 1100 | 800 | 600 |
750 N/m | 1800 | 1500 | 1400 | 1220 | 1220 | 1050 | 600 | 500 |
900 N/m | 1700 | 1500 | 1220 | 1100 | 1050 | 800 | ||
1200 N/m | 1100 | 1050 | 1050 | 900 | 600 | 500 |
Товщина листа 6mm | Ширина прольоту для циліндричного зводу (мм) | |||||||
Навантаження | R=1500 | R=1700 | R=1800 | R=2000 | R=2100 | R=2500 | R=2700 | R=3000 |
600 N/m | 2000 | 2000 | 1800 | 1500 | 1400 | 1300 | 1050 | 800 |
750 N/m | 2000 | 1800 | 1600 | 1400 | 1300 | 1050 | 900 | 700 |
900 N/m | 2000 | 1700 | 1500 | 1400 | 1200 | 900 | 700 | 500 |
1200 N/m | 1300 | 1220 | 1200 | 1050 | 900 | 700 | 600 | 500 |
Експлуатація та догляд за полікарбонатом
При експлуатації і догляді слід враховувати, що при контакті з органічними речовинами поверхню може забруднюватися. Найбільш негативний вплив надає віск, жири, масла. Для їх видалення з поверхні необхідно застосовуються спеціалізовані миючі засоби. Чи не рекомендовано використання абразивних речовин. Потужні розчинники типу деревного спирту також здатні завдати значної шкоди.
Висока якість і екологічність відповідає всім вимогам до монтажу. Замовити будівельні матеріали в комплекті не складно.
